Arduino-CNC-Shield Vergleich 2026 — Kaufberatung und Top-Empfehlungen

CNC-Maschinen und 3D-Drucker gehören heute zu den spannendsten Projekten in der Maker- und DIY-Welt. Wer eine selbstgebaute CNC-Fräse, einen Lasercutter oder einen 3D-Drucker realisieren möchte, kommt früher oder später an einem zentralen Bauteil nicht vorbei: dem Arduino-CNC-Shield. Diese kompakten Erweiterungsplatinen verwandeln einen handelsüblichen Arduino-Mikrocontroller in die Steuerzentrale komplexer Schrittmotor-Anwendungen. Doch die Auswahl am Markt ist groß, die technischen Unterschiede sind erheblich — und wer das falsche Shield kauft, verschwendet Zeit, Geld und Nerven.

In unserem Vergleich haben wir fünf der meistgekauften Arduino-CNC-Shields unter die Lupe genommen und analysiert, welche Modelle sich wirklich für welchen Anwendungsfall eignen. Dabei haben wir öffentlich verfügbare Produktdaten, technische Spezifikationen und Kundenbewertungen ausgewertet, um Ihnen eine fundierte Kaufentscheidung zu ermöglichen. Ob Sie Einsteiger sind, der sein erstes CNC-Projekt verwirklichen möchte, oder erfahrener Maker, der nach einer zuverlässigen Lösung für anspruchsvollere Maschinen sucht — dieser Ratgeber bietet die Antworten, die Sie brauchen.

Ein Arduino-CNC-Shield ist im Kern ein sogenanntes “Shield”, also eine Aufsteckplatine, die direkt auf einen Arduino Uno oder kompatiblen Mikrocontroller gesteckt wird. Das Shield übernimmt dabei die Ansteuerung von bis zu vier Schrittmotortreibern, die wiederum die Motoren der einzelnen Achsen Ihrer Maschine kontrollieren. Das Ganze funktioniert in Verbindung mit der bekannten GRBL-Firmware, die kostenlos verfügbar ist und sich als Industriestandard für Arduino-basierte CNC-Steuerungen etabliert hat. GRBL interpretiert G-Code-Befehle und übersetzt diese in präzise Motorsteuersignale.

Was macht ein gutes CNC-Shield aus? Zunächst die Kompatibilität mit den gängigen Schrittmotortreibern wie A4988 oder DRV8825. Ebenso wichtig sind stabile Spannungsversorgung, durchdachtes Layout der Anschlüsse, Kühlungsoptionen für die Treiber und die Qualität der verbauten Komponenten. Günstige No-Name-Shields aus Fernost versprechen oft viel und halten wenig — schlecht gelötete Kontakte, fehlende Schutzdioden und minderwertige Spannungsregler können Projekte zum Absturz bringen und schlimmstenfalls teure Schrittmotoren oder sogar den Arduino selbst beschädigen.

In unserem Vergleich 2026 zeigen wir Ihnen, welche Modelle in puncto Verarbeitungsqualität, Funktionsumfang und Preis-Leistungs-Verhältnis überzeugen. Wir erklären, worauf Sie beim Kauf achten müssen, welche Unterschiede zwischen den Versionen 3.0 und 4.0 des CNC-Shields bestehen, und welches Shield sich für welche Anwendung am besten eignet. Los geht es mit unserem Vergleichssieger und einer Übersicht aller verglichenen Modelle.

Produkt	Note
Arduino-CNC-Shield Youmile CNC Shield V3.0 Erweiterungsplatinen Kit	1.5	18,99 € Angebot
Arduino-CNC-Shield kuman CNC Engraver Shield Expansion Board V3.0	1.6	Angebot
Arduino-CNC-Shield STARTOGOO Nema 17 Schrittmotor, 3D-Drucker	1.9	Angebot
Arduino-CNC-Shield ALMOCN 3D-Drucker-CNC-Shield-Erweiterungsplatine	1.8	Angebot
Arduino-CNC-Shield Kyrio CNC Shield Erweiterungsplatine V3.0	1.7	35,39 € Angebot

Was ist ein Arduino-CNC-Shield und wofür braucht man es?

Bevor wir uns den einzelnen Produkten widmen, lohnt sich ein Blick auf die Grundlagen. Ein Arduino-CNC-Shield ist eine Erweiterungsplatine, die auf einem Arduino Uno (oder kompatiblen Boards) aufsteckt und diesen zur vollwertigen CNC-Steuerung ausbaut. Der Begriff “CNC” steht für “Computerized Numerical Control” — also computergesteuerte numerische Steuerung. In der DIY-Welt bedeutet das meist: Schrittmotoren über G-Code-Befehle präzise steuern.

Das Prinzip hinter dem CNC-Shield

Der Arduino selbst kann keine Schrittmotoren direkt antreiben — dazu fehlt es ihm an ausreichend Strom und an den notwendigen Steuersignalen. Das CNC-Shield löst dieses Problem, indem es Steckplätze für Schrittmotortreiber-Module bereitstellt (üblicherweise A4988, DRV8825 oder TMC2208/TMC2209) und diese mit den richtigen Pins des Arduino verbindet. Die GRBL-Firmware läuft auf dem Arduino und sendet präzise Step- und Direction-Signale an die Treiber, welche die Motoren dann entsprechend ansteuern.

Das CNC-Shield übernimmt dabei auch die Versorgung der Treiber mit der nötigen Motorspannung (typisch 12–36V), während der Arduino selbst über USB oder einen separaten 5V-Anschluss versorgt wird. Dazu kommen Anschlüsse für Endstops (Endschalter), Spindel-Control (PWM für Laser oder Fräsmotor), Kühlgebläse, Notaus-Taster und weitere Hilfsfunktionen.

Typische Anwendungsgebiete

Arduino-CNC-Shields finden sich in einer Vielzahl von Projekten:

• CNC-Fräsmaschinen für Holz, Kunststoff oder Aluminium
• Lasergravierer und Lasercutter (besonders verbreitet mit GRBL-Laser-Modus)
• Einfache 3D-Drucker (Cartesian-Kinematik)
• Plottermaschinen und Zeichenroboter
• PCB-Fräsen für die Leiterplattenfertigung
• Automatisierungsprojekte mit mehreren Achsen

Die fünf besten Arduino-CNC-Shields im Vergleich 2026

Unser Vergleich umfasst fünf Modelle, die nach Popularität, Kundenbewertungen und technischen Eigenschaften ausgewählt wurden. Von der einfachen Einstiegslösung bis zum professionellen Shield mit erweiterten Features — hier finden Sie das passende Modell für Ihr Projekt.

Platz 1: Unser Vergleichssieger

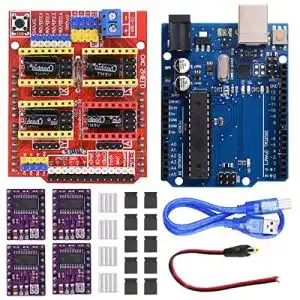

Arduino-CNC-Shield Youmile CNC Shield V3.0 Erweiterungsplatinen Kit Note 1.5

Arduino-CNC-Shield Youmile CNC Shield V3.0 Erweiterungsplatinen Kit

★★★★★4,4 / 5

• Es enthält 4 Schrittmotoren
• 4 Schrittmotorsteckplätze

• hat einen Kühlkörper und kann mehrfach verwendet werden.

18,99 €

Zum Angebot →

Arduino-CNC-Shield Youmile CNC Shield V3.0 Erweiterungsplatinen Kit

Unser Vergleichssieger überzeugt in nahezu allen Kategorien. Die Platine ist sauber gefertigt, die Lötpunkte sind gleichmäßig und die verwendeten Bauteile entsprechen professionellen Standards. Die Passung auf den Arduino Uno sitzt perfekt — kein wackeln, kein schlechter Kontakt. Für Einsteiger und Fortgeschrittene gleichermaßen eine hervorragende Wahl.

Platz 2: Das Preis-Leistungs-Highlight

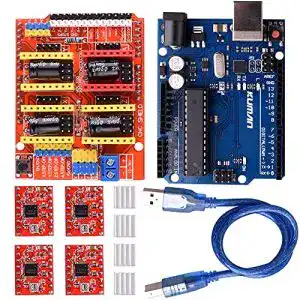

Arduino-CNC-Shield kuman CNC Engraver Shield Expansion Board V3.0 Note 1.6

Arduino-CNC-Shield kuman CNC Engraver Shield Expansion Board V3.0

★★★★★4,8 / 5

• Es verfügt über 4 Schrittmotoren
• 4 Schrittmotorsteckplätze und eine hohe Ausgangsleistung

• es hat einen Kühlkörper
• es kann mehrfach verwendet werden.

Preis pruefen

Zum Angebot →

Arduino-CNC-Shield kuman CNC Engraver Shield Expansion Board V3.0

Für Maker mit begrenztem Budget ist dieses Shield eine ausgezeichnete Option. Es liefert alle wesentlichen Funktionen zu einem attraktiven Preis und schneidet bei den Kundenbewertungen sehr positiv ab. Besonders gelobt wird die stabile Verbindung zum Arduino und die gute Hitzebeständigkeit unter Last.

Platz 3: Die Komplettlösung mit Treibern

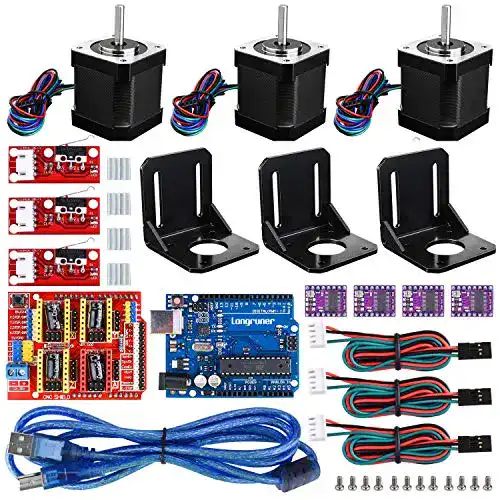

Arduino-CNC-Shield STARTOGOO Nema 17 Schrittmotor, 3D-Drucker Note 1.9

Arduino-CNC-Shield STARTOGOO Nema 17 Schrittmotor, 3D-Drucker

★★★★★4,8 / 5

• Es enthält 4 Schrittmotoren
• 4 Schrittmotorsteckplätze

• hat einen Kühlkörper und kann mehrfach verwendet werden.

Preis pruefen

Zum Angebot →

Arduino-CNC-Shield STARTOGOO Nema 17 Schrittmotor, 3D-Drucker

Wer mit CNC-Projekten beginnen möchte und nicht lange nach passenden Treibern suchen will, liegt mit diesem Komplettpaket genau richtig. Die beigelegten A4988-Treiber sind vorinstalliert und voreingestellt — nach dem Einrichten der GRBL-Firmware kann es sofort losgehen. Ein sehr guter Einstieg in die CNC-Welt.

Platz 4: Das Shield für den Profi-Bereich

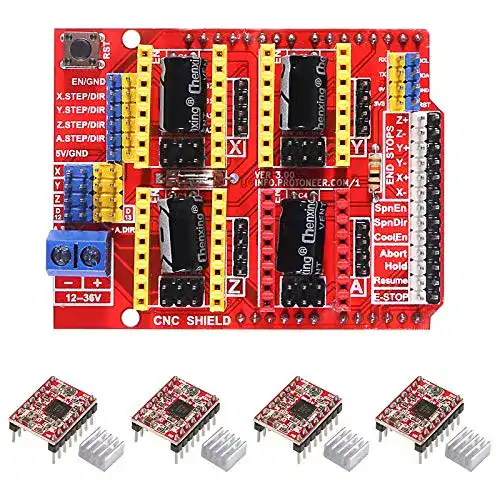

Arduino-CNC-Shield ALMOCN 3D-Drucker-CNC-Shield-Erweiterungsplatine Note 1.8

Arduino-CNC-Shield ALMOCN 3D-Drucker-CNC-Shield-Erweiterungsplatine

★★★★★4,7 / 5

• 4 Motorsteckplätze pro Schrittmotor

• mehrere Zwecke

Preis pruefen

Zum Angebot →

Arduino-CNC-Shield ALMOCN 3D-Drucker-CNC-Shield-Erweiterungsplatine

Erfahrene Maker, die leise laufende Motoren und maximale Konfigurierbarkeit brauchen, werden dieses Shield schätzen. Die Kompatibilität mit modernen TMC-Treibern ist ein klares Plus — besonders wenn die CNC-Maschine in Wohnraumnähe betrieben wird und Lärm ein Thema ist.

Platz 5: Das kompakte Budget-Shield

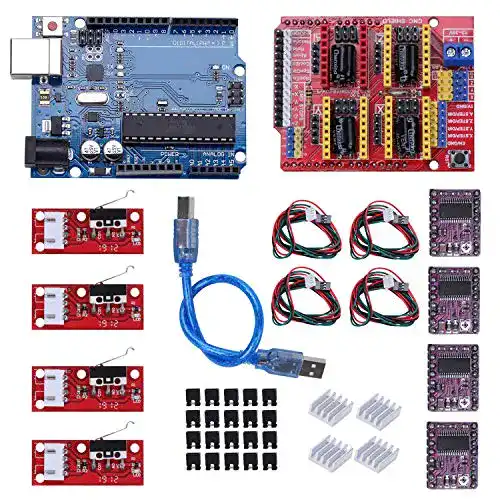

Arduino-CNC-Shield Kyrio CNC Shield Erweiterungsplatine V3.0 Note 1.7

Arduino-CNC-Shield Kyrio CNC Shield Erweiterungsplatine V3.0

★★★★★4,6 / 5

• Es verfügt über 4 Schrittmotoren
• 4 Schrittmotorsteckplätze und eine hohe Ausgangsleistung

• es hat einen Kühlkörper
• es kann mehrfach verwendet werden.

35,39 €

Zum Angebot →

Arduino-CNC-Shield Kyrio CNC Shield Erweiterungsplatine V3.0

Für schnelle Prototypen und erste Experimente mit CNC-Steuerungen ist dieses Budget-Shield eine durchaus brauchbare Option. Wer weiß, was er tut, und ein einfaches Projekt ohne viele Sonderfunktionen realisieren möchte, kommt damit ans Ziel — sollte aber die eingeschränkten Funktionen im Blick behalten.

Arduino-CNC-Shield kaufen: Die wichtigsten Kaufkriterien

Nicht jedes CNC-Shield ist für jeden Anwendungsfall gleich gut geeignet. Bevor Sie sich entscheiden, sollten Sie diese Kernkriterien kennen und für Ihr Projekt bewerten.

Version 3.0 vs. Version 4.0 — Was sind die Unterschiede?

Am Markt finden sich hauptsächlich zwei Versionen des Arduino-CNC-Shields: V3.0 und V4.0. Die Version 3.0 ist die ältere, aber weiterhin verbreitete Variante. Sie unterstützt drei Schrittmotortreiber für X-, Y- und Z-Achse sowie einen optionalen vierten Treiber für eine A-Achse (die dann geclont werden kann, z.B. für einen zweiten Z-Motor). Version 4.0 hingegen unterstützt von Haus aus vier vollwertig unabhängige Achsen und bietet in der Regel zusätzliche Anschlüsse sowie eine verbesserte Spannungsversorgung. Für einfache 3-Achs-Projekte (CNC-Fräse, Lasergravierer) reicht V3.0 völlig aus. Für komplexere Maschinen mit Dual-Z oder extra Achse empfehlen wir V4.0.

Anzahl der Achsen und Treibersteckplätze

Standard-CNC-Shields bieten vier Steckplätze für Schrittmotortreiber (X, Y, Z, A). Bei manchen Projekten wird der A-Treiber als Klon für Z eingesetzt, um zwei Z-Motoren synchron zu betreiben — ideal für Portal-Maschinen. Wenn Sie ein 4-Achsen-CNC-System oder einen 3D-Drucker mit separater Extruder-Achse bauen, benötigen Sie ein Shield mit vier vollständig unabhängigen Treibersteckplätzen.

Spannung und Strombelastbarkeit

Ein entscheidendes Kriterium ist die maximale Versorgungsspannung für die Schrittmotoren. Die meisten Shields unterstützen 12–36V. Beachten Sie: Die Versorgungsspannung beeinflusst direkt die Leistung Ihrer Motoren. Höhere Spannung bedeutet schnellere und kräftigere Motoren, erzeugt aber auch mehr Wärme in den Treibern. Prüfen Sie die Spezifikationen des Shields und Ihrer Treiber sorgfältig. Günstige Shields mit minderwertigen Spannungsreglern können bei höheren Strömen oder Spannungen versagen.

Anschlüsse: Endstops, Spindel und Extras

Professionellere Shields bieten:

• Endstop-Anschlüsse (Normal-Open oder Normal-Closed schaltbar) für alle Achsen
• Spindel-PWM-Ausgang für Drehzahlregelung (wichtig für Fräsen und Laser)
• Coolant-Ausgang (Kühlmittelsteuerung)
• Probe-Anschluss für Z-Höhen-Sensor
• Abort/Reset-Taster auf der Platine

Für einfache Lasergravierer reichen minimale Anschlüsse. Für eine vollwertige CNC-Fräse mit Werkzeugvermessung und Kühlmittelsteuerung sollten Sie ein Shield mit vollständigem Anschluss-Set wählen.

Kühlung der Schrittmotortreiber

Schrittmotortreiber werden heiß — das ist physikalisch unvermeidlich. Viele Shields bieten entweder bereits Kühlkörper oder Platz für selbst montierte Kühlkörper auf den Treibern. Einige Modelle sind sogar für aktive Kühlung durch einen kleinen Lüfter ausgelegt. Ohne ausreichende Kühlung schalten sich moderne Treiber zum Schutz ab (thermisches Throttling), was zu Motorstotterproblemen führt. Im Dauerbetrieb ist gute Kühlung daher kein Luxus, sondern eine Grundvoraussetzung.

GRBL-Firmware einrichten: Schritt für Schritt

Das CNC-Shield allein reicht nicht — Sie brauchen die GRBL-Firmware auf Ihrem Arduino. Hier erklären wir, wie die Einrichtung funktioniert.

GRBL installieren: So geht’s

Die Installation von GRBL ist einfacher als viele Einsteiger befürchten. Sie benötigen lediglich die Arduino IDE (kostenlos unter arduino.cc/de erhältlich) und die aktuelle GRBL-Bibliothek, die direkt über den Bibliotheksmanager der IDE installiert werden kann. Nach der Installation wählen Sie “grblUpload” aus den Beispielen und laden das Sketch auf Ihren Arduino Uno hoch. Die gesamte Prozedur dauert in der Regel unter zehn Minuten.

Nach dem Flashen kommuniziert der Arduino über die serielle Schnittstelle (USB) mit G-Code-Sender-Software wie bspw. Universal G-Code Sender (UGS), Candle oder LaserGRBL (für Laser-Anwendungen). Diese Software übersetzt Ihre Designs in G-Code-Befehle und sendet diese an das GRBL-System.

GRBL-Parameter richtig einstellen

Nach der Installation müssen Sie GRBL für Ihre spezifische Maschine konfigurieren. Die wichtigsten Parameter sind:

• $100, $101, $102 — Schritte pro Millimeter für X, Y und Z: Abhängig von Ihrer Mechanik (Spindelteilung, Riemen-Pitch, Motorschritte und Mikroschritt-Einstellung)
• $110, $111, $112 — Maximale Vorschubgeschwindigkeit in mm/min für jede Achse
• $130, $131, $132 — Maximale Verfahrwege (Arbeitsbereich) Ihrer Maschine
• $20–$22 — Aktivierung der Soft-Limits, Hard-Limits und Homing-Zyklus

Eine falsche Konfiguration dieser Parameter führt zu Ungenauigkeiten, Maschinenschäden durch Überfahren der Endposition oder nicht erreichtem Arbeitsbereich. Nehmen Sie sich für die Ersteinrichtung ausreichend Zeit und konsultieren Sie die GRBL-Dokumentation auf GitHub.

Schrittmotortreiber im Detail: A4988, DRV8825 und TMC im Vergleich

Das CNC-Shield ist nur die Plattform — die eigentliche Motorsteuerung übernehmen die Schrittmotortreiber-Module. Die Wahl des richtigen Treibers hat erheblichen Einfluss auf Leistung, Lautstärke und Präzision Ihrer CNC-Maschine.

A4988: Der Klassiker für Einsteiger

Der A4988 ist der am weitesten verbreitete Schrittmotortreiber für Arduino-basierte CNC-Shields. Er unterstützt Mikroschritte von 1/1 bis 1/16, kann bis zu 2A Phasen-Strom liefern und ist mit nahezu jedem CNC-Shield kompatibel. Der Preis ist sehr günstig, die Einrichtung ist unkompliziert, und die Community-Dokumentation ist umfangreich. Der größte Nachteil: Der A4988 erzeugt durch seinen Chopper-Algorithmus ein charakteristisches Pfeifen/Zischen, das bei empfindlichen Anwendungen störend sein kann. Außerdem wird die Stromeinstellung über einen Trimm-Potentiometer vorgenommen — Vorsicht: Eine falsch eingestellte Referenzspannung kann den Treiber oder den Motor beschädigen.

DRV8825: Mehr Mikroschritt, mehr Strom

Der DRV8825 bietet gegenüber dem A4988 zwei wichtige Verbesserungen: Er unterstützt Mikroschritte bis 1/32 (für höhere Auflösung) und kann bis zu 2,5A Phasenstrom liefern. Damit eignet er sich besonders für schwerere Portale oder größere Motoren. Die Einrichtung ist ähnlich wie beim A4988, und er ist kompatibel mit denselben CNC-Shields. Beachten Sie: Der DRV8825 benötigt für stabilen Betrieb eine Mindest-Motorspannung von 8,2V (A4988 funktioniert ab 8V). Bei 12V-Systemen ist das kein Problem.

TMC2208/TMC2209: Die leisen Profis

TMC-Treiber von Trinamic (jetzt Analog Devices) sind der Standard in modernen 3D-Druckern und professionellen CNC-Maschinen. Sie nutzen den StealthChop-Algorithmus, der die Schrittmotoren nahezu lautlos betreibt — ein enormer Unterschied zu A4988 oder DRV8825. Zusätzlich bieten TMC-Treiber StallGuard (sensorloses Homing), SpreadCycle (für höhere Geschwindigkeiten) und automatische Stromanpassung. Der TMC2209 unterstützt außerdem UART-Kommunikation für einfachere Konfiguration via Software. Nachteil: Höherer Preis, aufwändigere Einrichtung, und nicht alle CNC-Shields sind vollständig kompatibel.

Häufige Fehler bei der Einrichtung von Arduino-CNC-Shields

In der CNC-Community werden immer wieder dieselben Fehler gemacht. Wenn Sie diese kennen, ersparen Sie sich viel Frust.

Fehler 1: Treiber falsch eingesteckt

Schrittmotortreiber haben eine Richtung — sie müssen mit der richtigen Orientierung eingesteckt werden. A4988 und DRV8825 haben einen Enable-Pin, der auf einer Seite ist. Stecken Sie den Treiber falsch herum, können Treiber, Shield oder Motor dauerhaft beschädigt werden. Achten Sie immer auf die Beschriftung der Pins auf dem Shield (EN, STEP, DIR) und die entsprechende Pinbelegung des Treibers.

Fehler 2: Motoranschlüsse verwechselt

Bipolare Schrittmotoren haben zwei Wicklungen (Spulenpaare). Wenn Sie die Anschlussbelegung Ihres Motors nicht kennen, sollten Sie zuerst mit einem Multimeter die Spulenpaare identifizieren. Falsch angeschlossene Wicklungen führen zu Vibration ohne Bewegung, überhitzte Treiber oder unregelmäßigen Betrieb. Ein kurzer Durchgangsmessung-Test am Motor vor dem ersten Einschalten rettet Ihnen unter Umständen Treiber und Nerven.

Fehler 3: Strom ohne Motor anlegen

Schrittmotortreiber, insbesondere DRV8825, können beschädigt werden, wenn der Motorstrom eingeschaltet wird, ohne dass ein Motor angeschlossen ist. Schließen Sie immer erst alle Motoren an, bevor Sie die Motorversorgungsspannung einschalten. Nicht anlegen von Motorstrom bei laufendem Betrieb ist ebenfalls kritisch — der daraus entstehende Induktionsstoß kann den Treiber sofort zerstören.

Anwendungsbeispiel: CNC-Fräse mit Arduino-CNC-Shield aufbauen

Um zu verstehen, wie ein Arduino-CNC-Shield in der Praxis eingesetzt wird, schauen wir uns den typischen Aufbau einer einfachen CNC-Fräse an.

Grundlegende Hardwarekomponenten

Neben dem CNC-Shield mit Arduino Uno und Schrittmotortreibern benötigen Sie für eine einfache 3-Achs-CNC-Fräse:

• 3x NEMA-17 oder NEMA-23 Schrittmotoren (je nach Maschinengröße)
• Gewindespindeln oder Zahnriemen mit Führungen für X, Y und Z
• Ein Netzteil mit ausreichend Strom (typisch 12V/5A bis 24V/10A)
• Endschalter für alle drei Achsen (für Homing-Zyklus)
• Eine Frässpindel (z.B. 500W-Spindel mit ER11-Spannzange)
• Ein PC oder Laptop für die G-Code-Sender-Software

Typischer Aufbau und Verdrahtung

Die Verdrahtung folgt einem klaren Schema: Das Netzteil liefert Motorspannung (z.B. 24V) an den Motorstrom-Eingang des CNC-Shields. Der Arduino wird separat über USB mit dem PC verbunden (und erhält darüber auch seine 5V-Versorgung). Die Schrittmotortreiber werden in die Steckplätze des Shields gesteckt, die Motorwicklungen an die Schraubanschlüsse oder Stecker angeschlossen. Endschalter werden an die dafür vorgesehenen Endstop-Pins geführt. Die Spindel wird (über einen separaten Relaiskreis oder PWM-Regler) mit dem Spindle-PWM-Ausgang verbunden.

Software für Arduino-CNC-Shields: G-Code-Sender im Überblick

Das GRBL-System auf dem Arduino empfängt G-Code — aber woher kommt dieser? Hier kommen G-Code-Sender-Programme ins Spiel. Diese laufen auf Ihrem PC und kommunizieren über USB/Seriell mit dem Arduino.

Universal G-Code Sender (UGS)

UGS ist das bekannteste und vielseitigste Tool für GRBL-basierte CNC-Maschinen. Es ist kostenlos, plattformübergreifend (Windows, macOS, Linux) und bietet eine vollständige Benutzeroberfläche für Maschinensteuerung, Parametereditor, Jobverwaltung und Visualisierung. UGS unterstützt alle GRBL-Versionen und ist die erste Empfehlung für alle, die eine CNC-Fräse betreiben.

Candle (grblControl)

Candle ist eine einfachere Alternative zu UGS, die besonders bei CNC-Fräs-Nutzern beliebt ist. Die Oberfläche ist übersichtlicher, die 3D-Vorschau des G-Codes ist intuitiver, und das Programm ist weniger ressourcenintensiv. Für Windows-Nutzer eine sehr gute Wahl, die ohne große Einarbeitung funktioniert.

LaserGRBL

Für Lasergravierer gibt es LaserGRBL — eine spezialisierte Software, die Bilder direkt in Laser-G-Code umwandeln kann. Mit LaserGRBL können Sie Fotos, Vektorgrafiken und Texte direkt auf Holz, Leder oder andere Materialien gravieren. Die Software ist kostenlos, wird aktiv weiterentwickelt und ist sehr populär in der DIY-Laser-Community.

Arduino-CNC-Shield für Lasergravierer: Was ist zu beachten?

Lasergravierer sind neben CNC-Fräsen die häufigste Anwendung für Arduino-CNC-Shields. Aber Laser haben besondere Anforderungen, die Sie beachten sollten.

GRBL-Laser-Modus aktivieren

GRBL bietet seit Version 1.1 einen speziellen Laser-Modus, der die Laserstärke über PWM-Signale steuert. Dieser Modus aktiviert “Laser Mode” (Parameter $32=1) und sorgt dafür, dass der Laser nur dann aktiv ist, wenn der Kopf sich bewegt — ein wichtiges Sicherheitsmerkmal, das verhindert, dass der Laser beim Halt das Material verbrennt. Für Lasergravierer sollte dieser Modus immer aktiviert sein.

Sicherheitshinweise beim Laserbetrieb

Lasergravierer sind potenziell gefährlich. Schutzbrillen, die für die jeweilige Wellenlänge des Lasers geeignet sind (z.B. 450nm für Blaue Diodenlaser), sind Pflicht. Betreiben Sie den Laser nie unbeaufsichtigt und stellen Sie sicher, dass Ihr Aufstellungsbereich ausreichend belüftet ist, da beim Gravieren Schadstoffe entstehen können. Ein geeigneter Gehäuserahmen um den Lasergravierer schützt vor Streulicht.

Preisklassen und Budget-Planung für CNC-Shield-Projekte

Wie viel sollten Sie für ein Arduino-CNC-Shield ausgeben? Das hängt von Ihrem Projekt und Ihren Ansprüchen ab.

Budget-Segment (unter 10 Euro)

In diesem Preisbereich finden sich No-Name-Clones, die auf Aliexpress oder Amazon angeboten werden. Für einfache Experimente und erste Tests sind diese brauchbar, aber für ernsthafteren Einsatz empfehlen wir Vorsicht. Schlechte Lötqualität, fehlende Schutzkomponenten und fragwürdige Materialeigenschaften können teuer werden.

Mid-Range-Segment (10–25 Euro)

Hier findet sich das beste Preis-Leistungs-Verhältnis. Etablierte Hersteller wie Woodpecker bieten qualitativ hochwertige Shields in diesem Bereich an. Die Verarbeitung ist deutlich besser, die Kompatibilität breiter und die Langlebigkeit höher. Für die meisten Projekte die richtige Wahl.

Premium-Segment (25–60 Euro)

Für professionelle Anwendungen und Maschinen, die dauerhaft im Betrieb sind, lohnt sich die Investition in ein Premium-Shield. Bessere Filterung, robustere Anschlüsse, breitere Treiberkompatibilität und umfangreicherer Support rechtfertigen den Mehrpreis für anspruchsvolle Projekte.

Häufige Fragen (FAQ) zu Arduino-CNC-Shields

Arduino-CNC-Shield für Lasergravierer vs. CNC-Fräse: Welches Modell wofür?

Nicht jedes Shield ist für jede Anwendung gleich gut geeignet. Hier eine Übersicht, welches der fünf Vergleichs-Shields sich für welchen Zweck am besten eignet.

Empfehlungen nach Anwendungsfall

Für einen einfachen Lasergravierer (2 Achsen) reicht jedes Shield in unserem Vergleich aus. Der Lasergravierer nutzt nur X und Y, die Anforderungen an Schrittmotortreiber und Shield sind moderat. Einsteiger greifen hier am besten zum Komplettpaket mit A4988-Treibern.

Für eine CNC-Fräse mit 3 Achsen empfehlen wir unser Vergleichssieger oder das Preis-Leistungs-Highlight. Beide bieten ausreichend Anschlüsse, stabile Versorgung und gute Treiberkompatibilität. Bei Betrieb mit DRV8825 oder TMC-Treibern sind beide Modelle gut gerüstet.

Für eine anspruchsvollere 4-Achsen-Maschine oder eine Maschine mit Dual-Z-Achse empfehlen wir das Profi-Shield auf Platz 4. Die erweiterten Anschlüsse, robuste Schraubklemmen und TMC-Kompatibilität machen dieses Shield zur richtigen Wahl für ambitioniertere Projekte.

Zubehör für Arduino-CNC-Shields: Was Sie zusätzlich brauchen

Ein CNC-Shield allein macht noch keine funktionsfähige Maschine. Folgendes Zubehör gehört zum vollständigen Setup.

Netzteil: Das Herzstück der Energieversorgung

Ein stabiles Schaltnetzteil ist essenziell. Für kleine Maschinen mit NEMA-17-Motoren reicht meist ein 12V/5A-Netzteil. Für größere NEMA-23-Motoren oder mehrere Achsen unter Last empfehlen sich 24V/10A oder mehr. Achten Sie auf ein Netzteil mit CE-Zertifizierung und ausreichend Ausgangsstrom — ein unterdimensioniertes Netzteil ist häufige Ursache für Motorausfälle und seltsame Fehlermuster in GRBL.

Schrittmotoren: Die richtige Auswahl

NEMA-17 Schrittmotoren (42mm Flansch) sind der Standard für kleinere CNC-Maschinen und Lasergravierer. Sie bieten einen guten Kompromiss aus Größe, Drehmoment und Kompatibilität mit A4988/DRV8825-Treibern. Für größere Maschinen oder höhere Drehmomentsanforderungen (z.B. Z-Achse mit schwerer Spindel) empfehlen sich NEMA-23 Motoren — beachten Sie dann die höheren Strom- und Spannungsanforderungen.

Endschalter: Sicherheit und Homing

Mechanische Mikroschalter oder optische Endschalter sorgen dafür, dass Ihre Maschine beim Start ihre Nullposition findet (Homing) und nicht über die Maschinengrenzen hinaus fährt. Für CNC-Fräsen sind Endschalter nahezu unverzichtbar. Das CNC-Shield bietet dafür entsprechende Anschlüsse an.

Qualitätskriterien: Wie erkennt man ein gutes CNC-Shield?

Da der Markt mit CNC-Shields überflutet ist, lohnt es sich, die Qualitätsmerkmale zu kennen, bevor man kauft.

Platinen-Qualität und Lötpunkte

Hochwertige CNC-Shields erkennt man an gleichmäßigen, glänzenden Lötstellen, ohne Brücken oder kalte Lötstellen. Die Platine selbst sollte ein tiefes, gleichmäßiges Grün oder Schwarz haben — manche Premium-Shields nutzen rote oder blaue PCBs. Die Beschriftung der Pins sollte klar lesbar und korrekt sein. Schlechte Shields haben oft unscharfe oder falsche Beschriftungen.

Steckverbinder und Anschlussklemmen

Die Verbindungsqualität der Stecker und Klemmen ist ein zuverlässiger Indikator für die Gesamtqualität. Premium-Shields nutzen verzinnte oder vergoldete Steckverbinder für die Treibersteckplätze, sichere Schraubanschlüsse für Motorleitungen und hochbelastbare JST- oder Dupont-Steckverbinder für Endstops und andere Signale.

Schutzkomponenten

Gute Shields integrieren Schutzdioden gegen Rückspeisung (Freilaufdioden), Kondensatoren zur Glättung der Motorversorgung und in manchen Fällen auch Optokoppler für die Endstop-Eingänge. Diese Schutzkomponenten verlängern die Lebensdauer erheblich und schützen den Arduino vor Beschädigungen durch Spannungsspitzen.

Troubleshooting: Die häufigsten Probleme und ihre Lösung

Selbst bei korrekter Einrichtung können Probleme auftreten. Hier sind die häufigsten Fehler und ihre Lösungen.

Motor dreht nicht oder dreht in die falsche Richtung

Wenn ein Motor sich nicht bewegt, prüfen Sie zunächst: Ist der Treiber richtig eingesteckt? Ist der Treiberstrom korrekt eingestellt? Sind die Motoranschlüsse korrekt verdrahtet? Dreht der Motor in die falsche Richtung, können Sie entweder die Motorleitungen tauschen (ein Wicklungspaar umtauschen) oder in GRBL den Direction-Parameter für die betreffende Achse invertieren ($3 Parameter).

Schrittmotortreiber überhitzt

Überhitzung ist das häufigste Problem. Ursachen: Zu hoher Stromeinstellung, zu kleine oder keine Kühlkörper, schlechte Belüftung. Lösung: Strom auf 70–80% des Nennstroms reduzieren, Kühlkörper aufkleben, Lüfter installieren. Im Zweifelsfall auch prüfen, ob die Mikroschritt-Einstellung korrekt ist — zu viele Mikroschritte bei hoher Geschwindigkeit erhöhen die Verluste im Treiber.

GRBL empfängt keine Befehle / Verbindung bricht ab

Bei Verbindungsproblemen zwischen PC und Arduino: Prüfen Sie den COM-Port in Ihrem G-Code-Sender, stellen Sie die Baudrate auf 115200 ein, und versuchen Sie ein Reset (Reset-Taster auf dem Shield oder in der Software). USB-Kabel können ebenfalls Probleme verursachen — tauschen Sie das Kabel, wenn alle anderen Maßnahmen scheitern. Manche Notebooks haben Probleme mit USB-Energie-Sparmodus — deaktivieren Sie diesen für USB-Ports, die mit dem Arduino verbunden sind.

Nachhaltigkeit und Lieferkette: Woraus sind CNC-Shields gemacht?

Auch bei elektronischen Bauteilen spielt Nachhaltigkeit eine zunehmend wichtige Rolle. CNC-Shields bestehen aus glasfaserverstärktem Epoxid-Harz (FR4) als Platinenmaterial, Kupfer für die Leiterbahnen, Zinn-Lötzinn (heute meist bleifrei nach RoHS), und verschiedenen elektronischen Komponenten. Die meisten CNC-Shields werden in China gefertigt, wo die globale Elektronikfertigung konzentriert ist.

Beim Kauf können Sie auf Umweltzeichen wie RoHS-Konformität achten — diese stellt sicher, dass keine verbotenen Schadstoffe wie Blei, Quecksilber oder bestimmte Flammschutzmittel eingesetzt wurden. CE-Kennzeichnung (für den europäischen Markt) ist ein weiteres Qualitätsindiz.

Unser Fazit: Das beste Arduino-CNC-Shield im Vergleich 2026

Die Auswahl des richtigen Arduino-CNC-Shields hängt stark von Ihrem Projekt und Erfahrungsstand ab. Unser Vergleich zeigt: Es gibt kein “bestes Shield für alle” — aber es gibt das beste Shield für Ihren spezifischen Anwendungsfall.

Für Einsteiger, die schnell loslegen möchten, empfehlen wir das Komplettpaket auf Platz 3 — alles inklusive, sofort einsatzbereit. Für Maker mit Erfahrung, die ein zuverlässiges, vielseitiges Shield für eine CNC-Fräse oder einen Lasergravierer suchen, ist unser Vergleichssieger (Platz 1) die beste Wahl. Das Preis-Leistungs-Highlight auf Platz 2 bietet das beste Verhältnis aus Kosten und Qualität für mittlere Anforderungen. Wer eine professionelle, leise Maschine mit TMC-Treibern plant, sollte in das Shield auf Platz 4 investieren.

Unabhängig von Ihrer Wahl gilt: Sparen Sie nicht am falschen Ende. Ein qualitativ hochwertiges Shield ist die Basis für ein funktionierendes, langlebiges CNC-Projekt. Investieren Sie außerdem in gute Schrittmotortreiber, ausreichende Kühlung und ein dimensioniertes Netzteil — dann macht Ihr CNC-Projekt viele Jahre lang Freude.
